Комплект заделки стыка КЗС ППУ-ПЭ-3
Изоляционный комплект для заделки стыков труб ППУ в ПЭ оболочке КЗС ППУ-ПЭ-3
Характеристики
ТУ
—
5768-010-45583341-2021
Назначение
—
изоляция стыков труб ППУ в ПЭ оболочке
Минимальный объем заказа
—
от 1 единицы
Комплектность
—
Скорлупа ППУ - 2 (3 для D>530мм) сегмента, лента термоусаживаемая - 1 штука, замковая пластина - 1 штука
Область применения
—
монтаж водных коммуникационных сетей подземного типа, ремонт, обслуживание
Страна происхождения
—
Россия
Цена рассчитывается индивидуально в зависимости от объема.

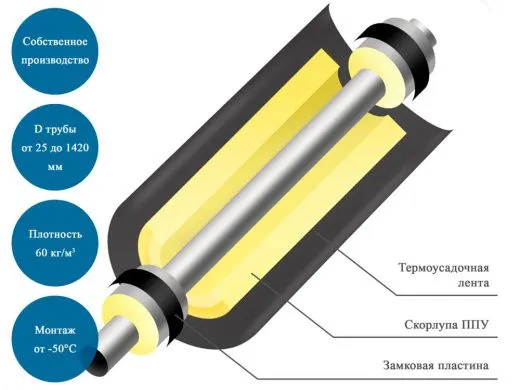

Комплект заделки стыка КЗС ППУ-ПЭ-3
Комплект заделки стыка КЗС ППУ-ПЭ-3 производится нами для изоляции соединения трубы ППУ в ПЭ оболочке при прокладке подземных водных коммуникаций. Эффективен при практически любых условиях окружающей среды, в том числе допускает проведение работ при температуре от -50 °C. Комплект включает 2 сегмента скорлупы ППУ, полоску наполнителя (термоклея) и замковую пластину, завершающую процесс монтажа.
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
Предлагаем к заказу надежные изоляционные решения собственного производства по низким ценам в Тюмени для устройства долговечных надземных и подземных водных коммуникационных сетей.
Монтаж комплекта заделки стыка КЗС ППУ-ПЭ-3:
- очистка поверхностей – необходимо удалить с трубы утеплитель на глубину 15-20 мм. Если он промок, то удалению подлежит весь утеплитель на изолируемом участке. Стальную поверхность трубы начищают кордщеткой до появления блеска. ПЭ оболочку обеспыливают, обезжиривают;
- установка скорлупы – в качестве фиксирующего состава выбирают специальный пенополиуретановый клей или в его отсутствии всесезонную монтажную пену. Сегменты соединяют на поверхности трубы, дополнительно скрепляя их полипропиленовой лентой и замками. Обязательно снимают с поверхности стыка выступивший фиксирующий состав;
- монтаж пластины – проходит в два этапа. На ПЭ оболочке устанавливают термоклей, далее – саму пластину. Расположение элементов необходимо предварительно отметить. Термоклей (адгезионную ленту, наполнитель) нагревают пропановой горелкой и наносят на ПЭ оболочку в соответствии с ранее сделанными отметками. Он располагается ровно посередине от краев манжеты. Далее переходят к завершающему этапу. Внутренний легконаплавляемый слой манжеты нагревают, оборачивают её вокруг ленты и продолжают термообработку до равномерной усадки.
Характеристики комплекта заделки стыка КЗС ППУ-ПЭ-3:
ДИАМЕТРЫ ТРУБ | ||
25, 32, 38, 42, 45 | 48, 57, 76, 89, 108 | 133, 159, 219, 273 |
325, 377, 426, 530 | 630, 720, 820 | 920, 1020, 1220, 1420 |
Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 25 - 45 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-3 | Диаметр трубы, мм | ||||||||||
25 | 32 | 38 | 42 | 45 | |||||||
Скорлупа ППУ 2 сегмента |
Dn, мм | 25 | 32 | 32 | 38 | 38 | 42 | 42 | 45 | 45 | |
S*, мм | 42,5 | 39,0 | 46,5 | 36,0 | 43,5 | 34,0 | 41,5 | 32,5 | 40,0 | ||
L, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Термо лента 1 штука |
B, мм | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
S, мм | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | ||
L**, мм | 462 | 462 | 512 | 462 | 512 | 462 | 512 | 462 | 512 | ||
Замковая пластина 1 штука |
B, мм | 455 | 455 | 455 | 455 | 455 | 455 | 455 | 455 | 455 | |
L, мм | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 48-108 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-3 | Диаметр трубы, мм | |||||||||||
48 | 57 | 76 | 89 | 108 | ||||||||
Скорлупа ППУ 2 сегмента |
Dn, мм | 48 | 48 | 57 | 57 | 76 | 76 | 89 | 89 | 108 | 108 | |
S*, мм | 31 | 38,5 | 34 | 41,5 | 32 | 42 | 35,5 | 45,5 | 36 | 46 | ||
L, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
Термо лента 1 штука |
B, мм | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
S, мм | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | ||
L**, мм | 462 | 512 | 512 | 561 | 561 | 627 | 627 | 693 | 693 | 759 | ||
Замковая пластина 1 штука |
B, мм | 455 | 455 | 455 | 455 | 455 | 455 | 455 | 455 | 455 | 455 | |
L, мм | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 133-273 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-3 | Диаметр трубы, мм | |||||||||
133 | 159 | 219 | 273 | |||||||
Скорлупа ППУ 2 сегмента |
Dn, мм | 133 | 133 | 159 | 159 | 219 | 219 | 273 | 273 | |
S*, мм | 46 | 58,5 | 45,5 | 60,5 | 48 | 68 | 63,5 | 88,5 | ||
L, мм | 300 | 300 | 300 | 300 | 300 | 420 | 420 | 420 | ||
Термо лента 1 штука |
B, мм | 450 | 450 | 450 | 450 | 450 | 650 | 650 | 650 | |
S, мм | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | ||
L**, мм | 841 | 924 | 924 | 1023 | 1138 | 1270 | 1418 | 1583 | ||
Замковая пластина 1 штука |
B, мм | 455 | 455 | 455 | 455 | 455 | 650 | 650 | 650 | |
L, мм | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 325-530 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-3 | Диаметр трубы, мм | ||||||||
325 | 377 | 426 | 530 | ||||||
Скорлупа ППУ 2 сегмента | Dn, мм | 325 | 325 | 377 | 426 | 426 | 530 | 530 | |
S*, мм | 62,5 | 87,5 | 61,5 | 67 | 102 | 50 | 90 | ||
L, мм | 420 | 420 | 420 | 420 | 420 | 420 | 420 | ||
Термо лента 1 штука | B, мм | 650 | 650 | 650 | 650 | 650 | 650 | 650 | |
S, мм | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | ||
L**, мм | 1583 | 1748 | 1748 | 1946 | 2177 | 2177 | 2440 | ||
Замковая пластина 1 штука | B, мм | 650 | 650 | 650 | 650 | 650 | 650 | 650 | |
L, мм | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 630-820 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-3 | Диаметр трубы, мм | |||||
630 | 720 | 820 | ||||
Скорлупа ППУ 3 сегмента | Dn, мм | 630 | 720 | 820 | 820 | |
S*, мм | 85 | 90 | 90 | 140 | ||
L, мм | 420 | 420 | 420 | 420 | ||
Термо лента 1 штука | B, мм | 650 | 650 | 650 | 650 | |
S, мм | 1,8 | 1,8 | 1,8 | 1,8 | ||
L**, мм | 2737 | 3067 | 3397 | 3726 | ||
Замковая пластина 1 штука | B, мм | 650 | 650 | 650 | 650 | |
L, мм | 100 | 100 | 100 | 100 |
** Длина допускается +/- 5мм
Характеристики КЗС ППУ-ПЭ-3 для труб диаметров 920 - 1420 мм:
Комплект заделки стыка КЗС ППУ-ПЭ-3 | Диаметр трубы, мм | ||||||
920 | 1020 | 1220 | 1420 | ||||
Скорлупа ППУ 3 сегмента | Dn, мм | 920 | 920 | 1020 | 1220 | 1420 | |
S*, мм | 90 | 140 | 90 | 90 | 90 | ||
L, мм | 420 | 420 | 420 | 420 | 420 | ||
Термо лента 1 штука | B, мм | 650 | 650 | 650 | 650 | 650 | |
S, мм | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | ||
L**, мм | 3726 | 4056 | 4056 | 4715 | 5375 | ||
Замковая пластина 1 штука | B, мм | 650 | 650 | 650 | 650 | 650 | |
L, мм | 100 | 100 | 100 | 100 | 100 |
** Длина допускается +/- 5мм
